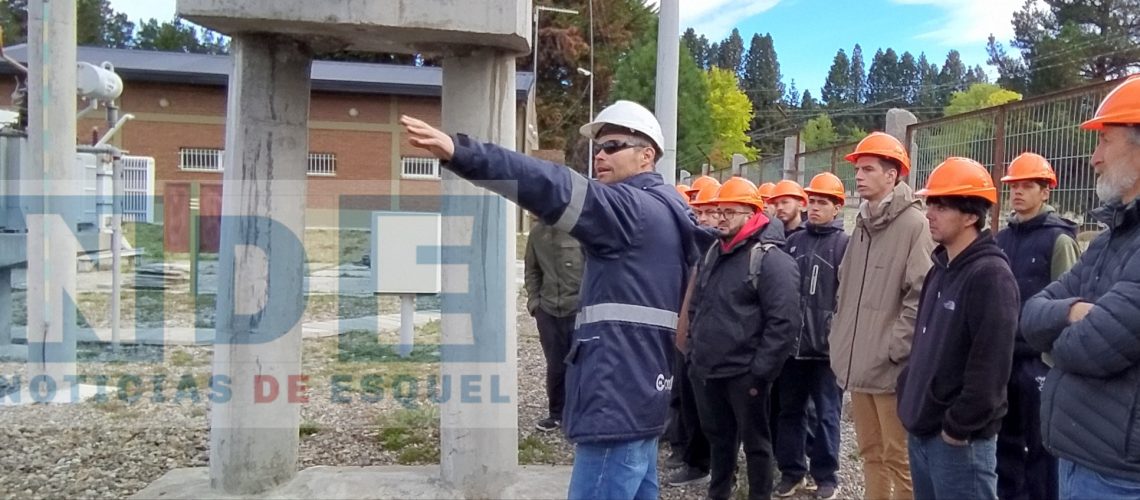

En el marco del curso “Montador Electricista Domiciliario” que dicta el profesor Mauro Azzolini en el CFP 655 (Centro de Formación Profesional), los estudiantes visitaron esta semana la Estación Transformadora de Arroyo Seco. La estación perteneciente a la Cooperativa 16 de Octubre, está ubicada en el Km 4 de la ruta 259 entre Esquel y Trevelin frente a la sede de la Universidad.
El sector Eléctrico de la Cooperativa tiene a cargo la distribución y venta de energía eléctrica en las ciudades de Esquel y Trevelin como así también en una vasta zona rural, en un nivel de tensión de 13,2 kV. La energía se adquiere en el sistema interconectado patagónico con punto de conexión en la estación transformadora 132/33 kV., distante a 14 Km. de la ciudad de Esquel y a 11 Km. de la ciudad de Trevelin, denominada «Legua 7».
Esta estación transformadora se encuentra interconectada por medio de una línea de 132 kV. de 32 Km desde la playa de disyuntores de la Central Hidroeléctrica Futaleufú, punto en el cual queda vinculado al Sistema Interconectado Patagónico.
Desde la estación transformadora de «Legua 7», nacen tres líneas aéreas de 33 kV., dos de las cuales alimentan a la ciudad de Esquel y la restante a la ciudad de Trevelin y su zona rural.
Por intermedio de tres subestaciones de 33/13,2 kV. se realiza la distribución primaria en 13,2 kV., para todo el sistema. La distribución secundaria domiciliaria, se realiza en un nivel de 380-220 V.
Podemos describir la Potencia Instalada de transformación de la siguiente forma:
Estación Transformadora Esquel: 2 transformadores de 7,5 MVA de 33/13,2 kV c/ regulador bajo carga, 5 salida de líneas de 13,2 kV.
Estación Transformadora Arroyo Seco: 1 transformador de 7,5 MVA de 33/13,2 kV., 1 transformador de 2,5 MVA, de 33/13,2 kV. Y cinco salida de líneas de 13,2 kV.
Estación Transformadora Trevelin: 2 transformadores de 2,5 MVA de 33/13,2 kV. Con tres salida de lineas de 13,2 kV.
Distribución Secundaria: 82 subestaciones transformadoras en Esquel, 27 subestaciones transformadoras en Trevelin, 336 subestaciones en la zona rural.
